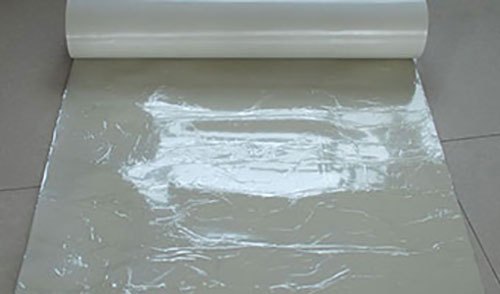

預(yù)鋪防水卷材技術(shù)指標(biāo)（GB/T23457-2009）

序號(hào)	項(xiàng)目				指標(biāo)
					P	PY
1	可溶物含量（g/㎡）                      ≧				—	2900
2	拉伸性能	拉力（N/50mm）         ≧			500	800
		膜斷裂伸長(zhǎng)率/％         ≧			400	—
		大拉力時(shí)伸長(zhǎng)率/％     ≧			—	40
3	釘桿撕裂強(qiáng)度/N                        ≧				400	200
4	沖擊性能				直徑（10±0.1）mm ，無(wú)滲漏
5	靜態(tài)荷載				20kg,無(wú)滲漏
6	耐熱性				70℃,2h無(wú)位移、流淌 、滴落
7	低溫彎折性				—25℃ ，無(wú)裂紋	—
8	低溫柔性				—	—25℃，無(wú)裂紋
9	滲油性/張數(shù)                           ≦				—	2
10	防竄水性				0.6MPa ，不竄水
11	與后澆混凝土浸水后剝離強(qiáng)度（N/mm）			無(wú)處理	2.0
				水泥粉污染表面	1.5
				泥沙污染表面	1.5
				紫外線老化	1.5
				熱老化	1.5
12	與后澆混凝土浸水后剝離強(qiáng)度（N/mm）    ≧				1.5
13	熱老化 （70℃,168h）		拉力保持率/％		90
			伸長(zhǎng)率保持率/％		80
			低溫彎折性		—23℃ ，無(wú)裂紋
			低溫柔性		—	—23℃，無(wú)裂紋
14	熱穩(wěn)定性		外觀		無(wú)起皺 、滑動(dòng) 、流淌
			尺寸變化/％		2.0

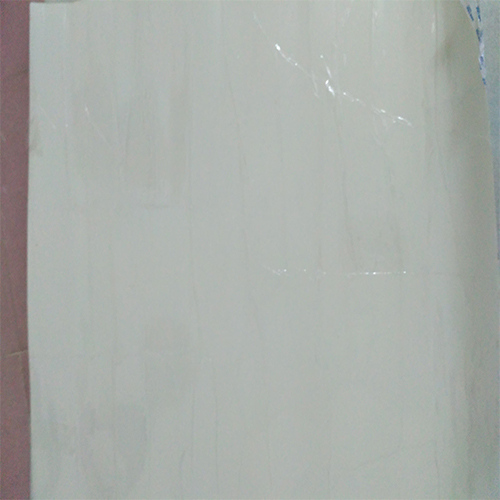

濕鋪防水卷材技術(shù)指標(biāo)（GB/T23457-2009）

Ⅰ

序號(hào)	項(xiàng)目					指標(biāo)
						P		PY
						Ⅰ	Ⅱ	Ⅱ
1	可溶物含量/（g/㎡）          ≧				3.0mm	—		2100
					4.0mm			2900
2	拉伸性能	拉力/（N/50mm）        ≧				150	200	400	600
		大拉力時(shí)伸長(zhǎng)率/％     ≧				30	150	30	40
3	撕裂強(qiáng)度/N					12	25	180	300
4	耐熱性					70℃,2h 無(wú)位移、流淌 、滴落
5	低溫柔性/℃					-15	-25	-15	-25
						無(wú)裂紋
6	不透水性					0.3MPa,120min 不透水
7	卷材與卷材剝離強(qiáng)度/ (N/mm)            ≧		無(wú)處理			1.0
			熱處理			1.0
8	滲油性/張數(shù)					2
9	持粘性/min					15
10	與水泥砂漿剝離強(qiáng)度/ (N/mm)            ≧			無(wú)處理		2.0
				熱老化		1.5
11	與水泥砂漿浸水后剝離強(qiáng)度/(N/mm)         ≧					1.5
12	熱老化（70℃,168h）			拉力保持率/％		90
				伸長(zhǎng)率保持率/％		80
				低溫柔性/℃		-13	-23	-13	-23
						無(wú)裂紋
13	熱穩(wěn)定性			外觀		無(wú)起鼓 、滑動(dòng)、流淌
				尺寸變化/％      ≦		2.0
